# System montażu solarnego

#System montażu na dachu solarnym

#Instrukcja instalacji

Łatwy w instalacji:

1. Specjalna pusta struktura materiału aluminiowego i sposób łączenia sprawiają, że instalacja jest prosta i wygodna.

2. Cięcie i wiercenie odbywa się przed opuszczeniem fabryki, co znacznie skraca czas instalacji i obniża koszty robocizny.

3. Lekki, odłączalny, łatwy w transporcie i montażu;

Ochrona środowiska:

1. Odporność na korozję wysokowydajnych stopów aluminium jest wyższa i została potwierdzona naukowo i rygorystycznie poprzez anodowanie powierzchni lub natryskiwanie.

2. Oferujemy 10 lat gwarancji jakości i 20 lat trwałości.

1 , Zainstaluj narzędzia

	Klucz imbusowy 6 mm
	Klucz nastawny
	Klucz dynamometryczny Pasuje do śruby lub nakrętki M8/M12

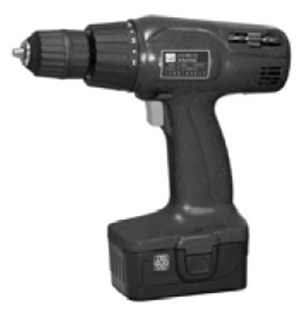

	Narzędzie elektryczne
	Zestaw włókien heksagonalnych Pasuje do śruby ST6.3\M8\M12

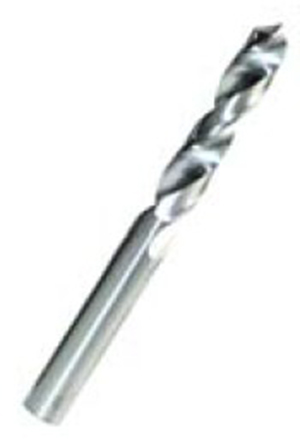

	Wiertło 5 mm

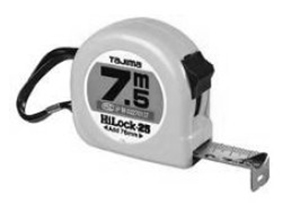

	taśma miernicza

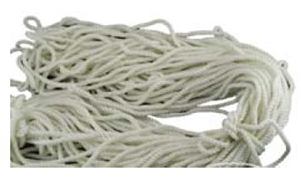

	linia

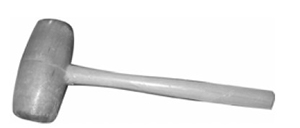

	Drewniany młotek

2 , Części systemu

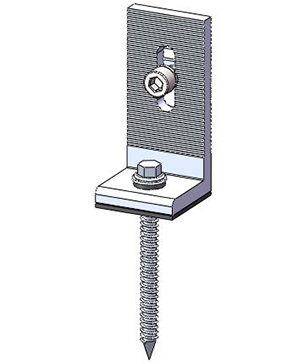

	Stopa L

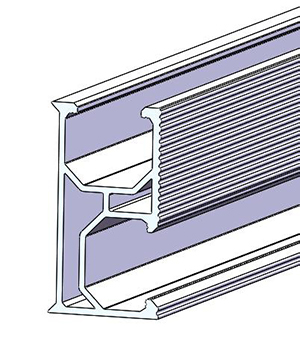

	Szyny

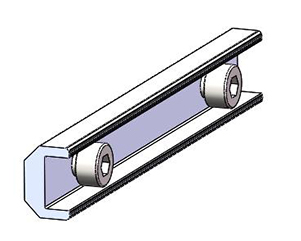

	Połączenie kolejowe

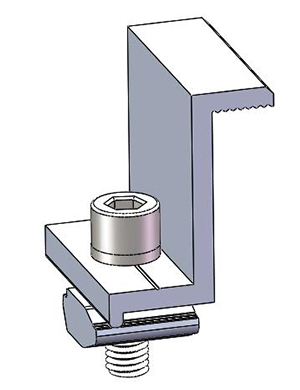

	Zacisk końcowy

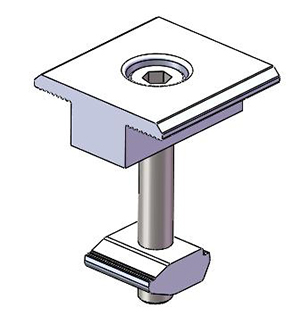

	Zacisk środkowy

3 , Instalacja

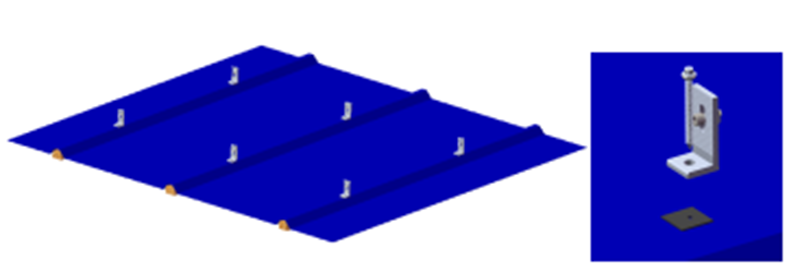

Pierwszy ： Zamontuj stopkę L.

Zamontuj stopkę L i gumę EPDM zgodnie z poniższym rysunkiem.

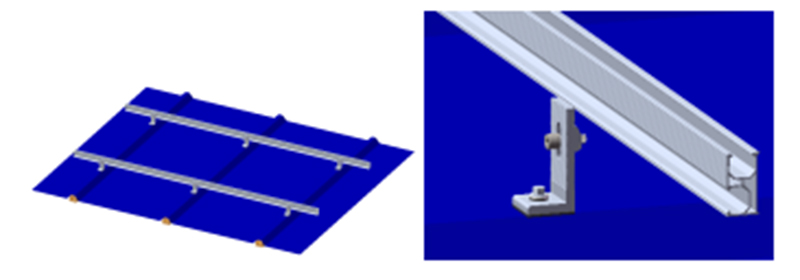

Drugie: Zainstaluj szyny

a. Zamontuj szynę z boku stopy L i zablokuj nakrętką.

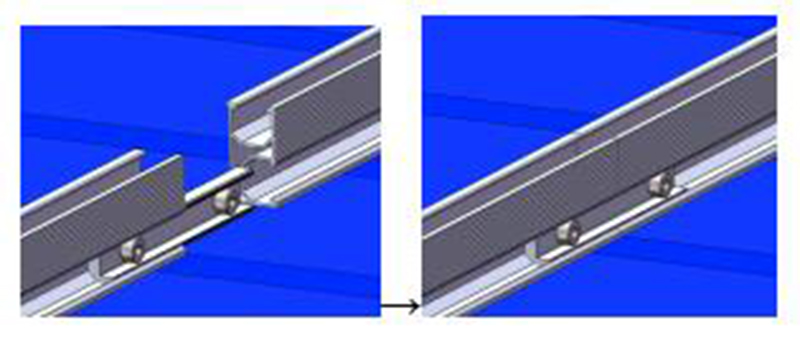

B. [koniec] Podłącz do szyn (jeśli szyna nie jest wystarczająco długa, należy ją połączyć do rozmiaru, którego potrzebujemy).

Najpierw należy umieścić łącznik z boku szyny i zablokować śrubę.

Po drugie, zamontuj kolejną szynę i zablokuj śrubę.

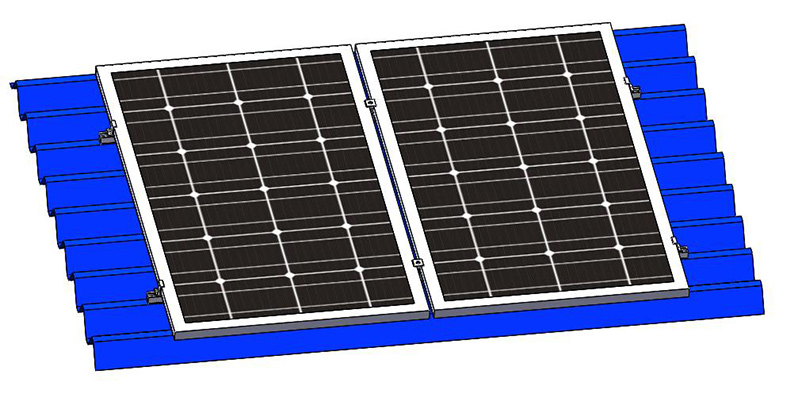

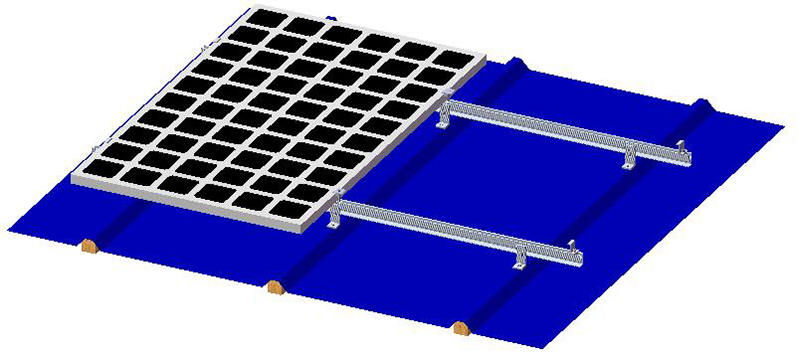

Po trzecie, instalacja panelowa

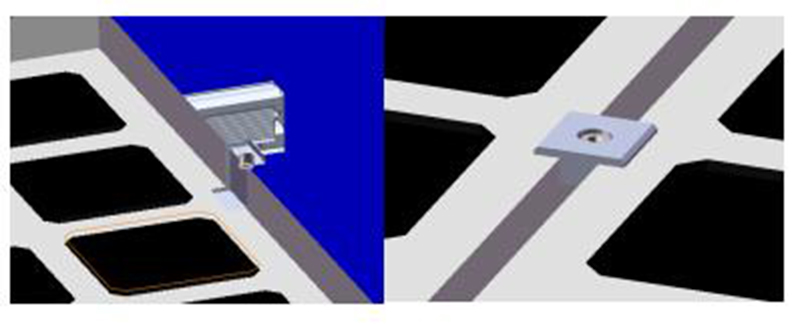

A. Załóż panel na szynę i zablokuj zacisk końcowy

B. Zablokuj zacisk środkowy pomiędzy dwoma panelami.

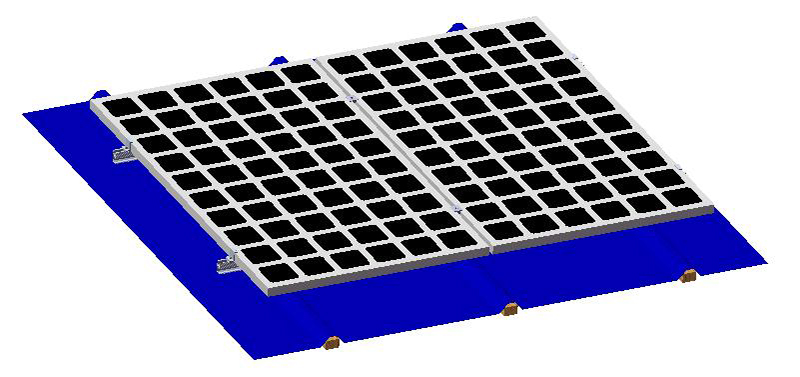

Dalej. Zakończ instalację w kolejności

Uwaga ：

1. Konstrukcja może wyrządzić szkodę ciału;

2. Akcesoria konstrukcyjne mogą wyrządzić szkodę ciału;

3. Zwróć uwagę na swoją głowę i oczy;

4. W miejscu pracy zachowaj ostrożność podczas wykonywania swoich czynności.
